防水板铺设及焊接要求

防水板铺设及焊接要求

1技术要求

①防水板铺设应超前二次衬砌施工1～2衬砌施工段长度，并设临时挡板防止机械损伤和电火花灼伤防水板，同时与开挖掌子面应保持一定的安全距离。

②对于初期支护为钢纤维混凝土的，防水板铺设前应补喷一层水泥沙浆保护层，以保护防水板。

③铺设前进行放样，弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头。

④防水板采用环向铺设，从拱部向两侧边墙展铺，下部防水板应压住上部防水板，松紧应适度并留有余量（一般实铺长度与弧长的比值为10：8），保证防水板全部面积均能抵到围岩。

⑤分段铺设的卷材的边缘部位预留至少60cm的搭接余量并且对预留部分边缘部位进行有效的保护。

⑥附属洞室处铺设防水板时，先按照附属洞室的大小和形状加工防水板，并与边墙防水板焊接成一个整体。

⑦三层以上的塑料防水板的搭接形式必须是T形接头。

⑧两幅防水板的搭接宽度不应小于150mm。

①对于设计为分离式的防水板，可用热风焊枪或热合器，使其防水板融化与塑料垫圈粘结牢固。

②对于设计为复合式的防水板，则按设计要求（一般拱部0.5~0.8m，边墙0.8~1.0m，底部1~1.5 m）在铺设基面打设膨胀锚栓，采用悬吊法牢固固定，膨胀锚栓帽宜采用圆弧形，锚栓顶面离喷射混凝土面距离不大于3mm。

③在凸凹较大的基面上，在断面变化处增加固定点，保证其与混凝土表面密贴。

3防水板搭接

（冷粘法不说了，就是胶粘，用于pvc和橡胶，基本不用了）

①焊接时，接缝处必须擦洗干净，且焊缝接头应平整，不得有气泡折皱及空隙。

②防水板之间的搭接缝应采用双焊缝、调温、调速热楔式功能的自动爬行式热合机热熔焊接，细部处理或修补采用手持焊枪。

③开始焊接前，应用小块塑料片上试焊，以掌握焊接温度和焊接速度。

④单条焊缝的有效焊接宽度不应小于15mm（铁路规范）。

防水板搭接焊缝示意图

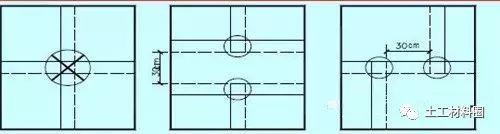

⑤在焊缝搭接的部位焊缝必须错开，不允许有三层以上的接缝重叠。焊缝搭接处必须用刀刮成缓角后拼接，使其不出现错台。

⑥防水板纵向搭接与环向搭接处，除按正常施工外，应再覆盖一层同类材料的防水板材，用热焊焊接。

⑦焊缝应无漏焊、假焊烤焦、焊穿、外露的固定点等现象，若有应予补焊，且用塑料片覆盖焊接。

4防水板焊缝施工质量检查

①目测及尺量检查：公路隧道设计规范和地下工程规范是搭接10cm，高铁技术指南说搭接15cm。

②充气检查：将5号注射针与压力表相接，用打气筒进行充气，当压力表达到0.25MPa时停止充气，保持15min，压力下降在10%以内，说明焊缝合格；如压力下降过快，说明焊缝不严。用肥皂水涂在焊缝上，有气泡的地方重新补焊，直到不漏气为止。
